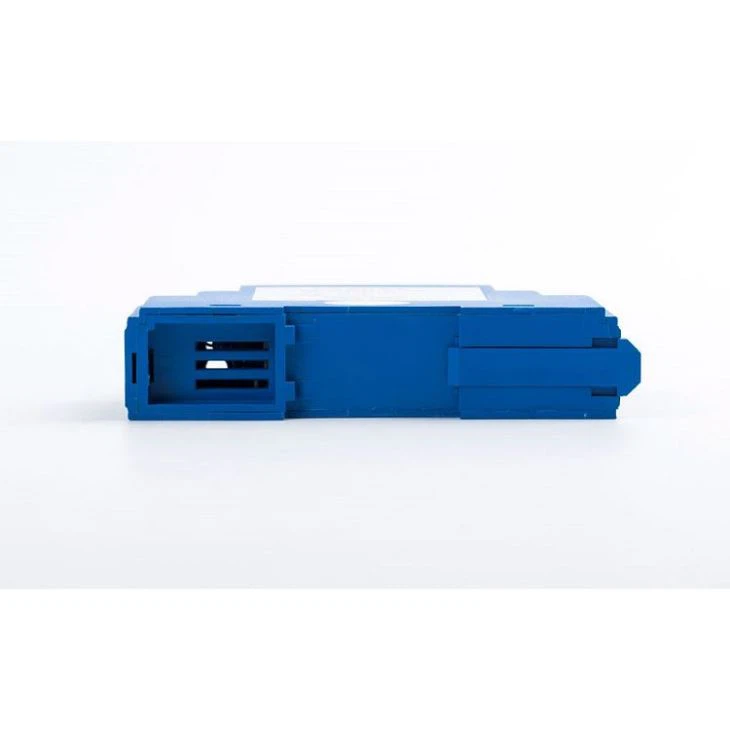

WBI344U01-S (senzor istosmjerne struje 4–20 mA izlaz) pretvara istosmjernu ulaznu struju u istosmjerni izlazni signal neovisan o opterećenju od 0(4)–20 mA.
Senzor istosmjerne struje 4–20 mA izlaz usvaja princip elektromagnetske izolacije za-mjerenje istosmjerne struje iz električne mreže ili električnog kruga u stvarnom vremenu.
Generirani magnetski tok koncentriran je u magnetskom krugu visoko{0}}kvalitetnom magnetskom jezgrom. Hallov element je fiksiran u malom zračnom rasporu, gdje se magnetski tok detektira linearno. Izlaz Hallovog napona iz senzora istosmjerne struje od 4–20 mA obrađuje namjenski krug. Sekundarna strana zatim emitira odgovarajući signal u skladu s valnim oblikom primarne-strane, točno odražavajući promjene u primarnoj struji.
Bilješka:
Ispitivanje se mora provesti pod sljedećim uvjetima:
Pomoćna snaga: 24V ±5%, valovitost Manja ili jednaka 5 mV
Temperatura okoline: 25 stupnjeva ±5 stupnjeva
Relativna vlažnost: RH (45–75)%
Točnost instrumenta izvora napajanja signala: 0,05
Prednosti:
Visoka preciznost
Visoka izolacija
Mala potrošnja energije
Nisko zanošenje
Širok temperaturni raspon
Jaka sposobnost protiv-ometanja
Jaka operativna sposobnost
Širok raspon radne snage
Prijave:
Mjerenje struje
Automatski nadzor i kontrola
Detekcija i modulacija električnog signala
Prikupljanje podataka
Popularni tagovi: Senzor istosmjerne struje 4 do 20 mA izlaz, Kina, dobavljači, tvornica, cijena
| Artikal | Specifikacija |
|---|---|
| Ulazni | DC 0–1mA …… 0–5A |
| Izlaz | DC (0)4–20 mA |
| Točnost | 0.2% |
| Ulazna impedancija (R) | Ri＝0,05V/Ix (Ix=izmjerena struja) |
| Linearni raspon | 0–120% nominalnog ulaza |
| Vrijeme odgovora | 150 ms |
| Prekomjerni kapacitet opterećenja | 10 puta od nominalnog unosa, 5 sekundi |
| Maksimalno opterećenje | 6–12V |
| Statička struja | 17 mA |
| Pomoćna snaga | +12VDC, +24VDC |
| Izolacijski napon | Veći ili jednak 2500 VDC, u trajanju od 1 minute |
| Izlazna valovitost | <10mV |
| Pomicanje temperaturom | 200×10⁻⁶/ stupanj |
| Temperatura okoline | -10 stupnjeva -+50 stupnjeva |
| Montaža | Montaža na DIN šinu 35 mm |
