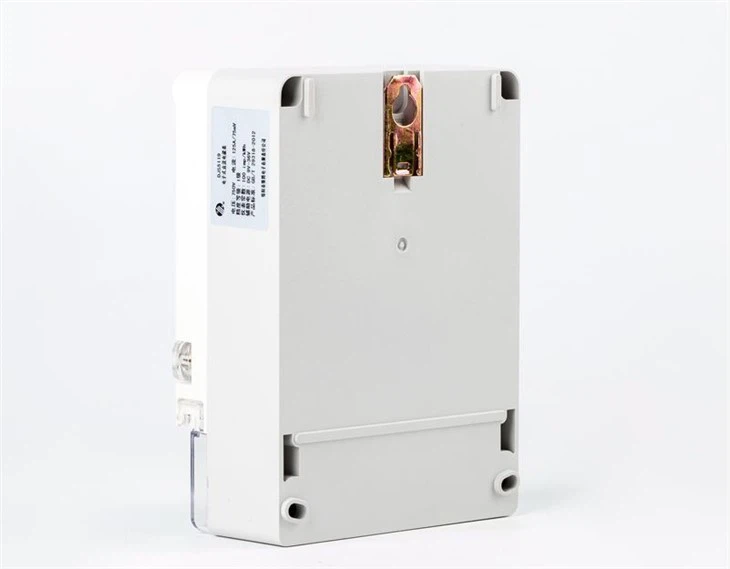

DJS5119 DC mjerač energije s RS485 komunikacijom je nova generacija programibilnog inteligentnog instrumenta. Instrument podržava praćenje istosmjernog signala jednog napona i struje. Mjerač istosmjerne energije s RS485 komunikacijom može se široko primijeniti na opremu za istosmjerni signal kao što su DC stupovi za punjenje i istosmjerni izvori napajanja. Opremljen jednim RS485 komunikacijskim sučeljem i jednim infracrvenim komunikacijskim sučeljem, ovaj instrument podržava MODBUS-RTU i DL/T645-2007 komunikacijske protokole.
Tablica 1 Specifikacije za mjerač istosmjerne energije s RS485 komunikacijom
| Tehnički parametri | Parametri | ||
| Klasa točnosti | Napon | Klasa 0.5 | |
| Trenutni | Klasa 0.5 | ||
| energija | 1. razred | ||
| Ulazni | Mjerni signal | Istosmjerni napon i istosmjerna struja | |
| Napon | Opseg unosa | DC 0-7500V | |
| Linearni raspon mjerenja | 10%Un-120%Un (Un je nazivni napon) | ||
| Potrošnja energije | < 0.5W | ||
| Trenutni | Opseg unosa | DC ulazna struja šanta: (Odabrao kupac) | |
| DC izlazni napon shunta: 75mV | |||
| Linearni raspon mjerenja | 1%In-120%In (In je nazivna struja) | ||
| Potrošnja energije | < 0.5W | ||
| Prikaz | Način prikazivanja | LCD prikaz | |
| Napajanje | Opseg napona | DC9V-36V ili DC/AC 18V-220V | |
| Potrošnja energije | Manje od ili jednako 2W | ||
| Temperatura okoline | Temperatura | -25 stupnjeva -+60 stupnjeva za rad i -40 stupnjeva -+70 stupnjeva za skladištenje | |
| Vlažnost | Manje od ili jednako 95% RH, bez kondenzacije i korozivnih plinova | ||
1 Impulsni izlaz
Instrument ima izlaz impulsa električne energije, a način izlaza je izlaz optokaplera s otvorenim{0}}kolektorom. Napon otvorenog -kolektora je VCC manji ili jednak 48 V, struja IZ manja ili jednaka 20 mA, a širina impulsa treba zadovoljiti zahtjev od 80 ms ± 20 ms.
2 Dimenzija okvira
Okvirna dimenzija ovog instrumenta prikazana je u tablici 1.
Terminali Definicija
Dijagram priključaka ožičenja ovog instrumenta prikazan je u tablici 2, a definicije priključaka ožičenja prikazane su u tablici 2.
Tablica 2 Pregled definicija terminala instrumenta/ožičenja
| Kategorija luke | Terminali br. | Funkcija | Opis |
| Ulazni | 1 | I+ | Pozitivni strujni ulaz (+75mV) |
| 2 | I- | Ulaz negativne struje (0V) | |
| 3 | U+ | Ulaz pozitivnog napona | |
| 4 | U- | Ulaz negativnog napona | |
| Vlast | 5 | V+ | Pozitivno napajanje ili vatrena linija |
| 6 | V- | Negativno napajanje ili nulti vod | |
| Izlaz | 7 | + | Izlaz pozitivnog pulsa |
| 8 | - | Izlaz negativnog pulsa | |
| 9 | + | Pozitivan više{0}}funkcijski (drugi puls) izlaz | |
| 10 | - | Negativni više{0}}funkcijski (drugi impuls) izlaz | |
| Komunikacija | 11 | A | Pozitivno RS485 komunikacijsko sučelje |
| 12 | B | Negativno RS485 komunikacijsko sučelje |
2.3.2 Ožičenje napajanja
Tablica 3 Ožičenje napajanja
Ulazno ožičenje (šant bi trebao biti spojen na negativni pol)
Prijave:
Izmjenjivači i pretvarači
Fotonaponske kombinirane kutije, sustavi upravljanja baterijama
Punjenje gomila
Praćenje vjetroelektrana i upravljanje povratnom snagom
